Toote ülevaade

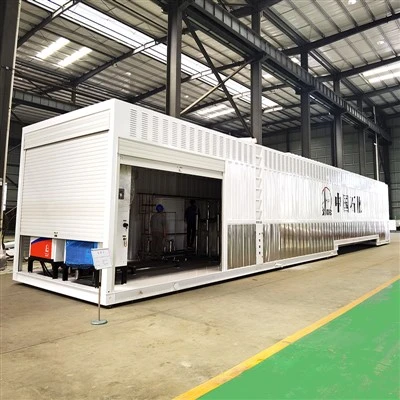

LNG tankimisjaam (LNG Horizontal Storage Tank) on mõeldud veeldatud maagaasi tanklate jaoks, kus on vaja stabiilset krüogeenset ladustamist, kontrollitud rõhu juhtimist ja ohutut pikaajalist{0}}kasutust. Süsteem on loodud veeldatud maagaasi teenindamiseks ligikaudu -162 kraadi juures ja toetab integreerimist LNG pumpade, aurustite ja jaotussüsteemidega.

Paagi struktuur on kahekordse seinaga-vaakumisolatsiooniga, et vähendada soojuse sissepääsu ja säilitada veeldatud maagaasi stabiilses vedelas olekus ladustamise ja teisaldamise ajal.

Parameetri andmed

Parameeter	30m³ Konfiguratsioon	60m³ Konfiguratsioon
Töökeskkond	Veeldatud maagaas (LNG)	Veeldatud maagaas (LNG)
Kogu salvestusmaht	30m³	60m³
Isolatsiooni tüüp	Kõrge{0}}vaakum{1}}mitmekihiline isolatsioon (MLI)	Vaakum-perliitisolatsioon
Sukelpumpade arv	1 ühik	2 ühikut
Max pumba voolukiirus	340 l/min	680 l/min
Töörõhk	1,6 MPa	1,6 MPa
Voolumõõturi täpsus	±1.0%	±1.0%
Torujuhtme projekteerimistemperatuur	-196 kraadi	-196 kraadi
Koguvõimsus	15–25 kW	30–45 kW
Müra	Vähem kui 55 dB või sellega võrdne	Vähem kui 55 dB või sellega võrdne
Seadmed ja elektrilised komponendid	IECEx / ATEX sertifikaat	IECEx / ATEX sertifikaat
Juhtimisrežiim	Täisautomaatne PLC juhtimine	Täisautomaatne PLC juhtimine

Tehnilised omadused

Mitmekihiline kõrge-vaakumisolatsioon koos range rõhukatsetusega säilitab tööstusharus juhtiva -päevase staatilise aurustumiskiiruse (BOG), minimeerides tõhusalt toote keemise-ja gaasikadu pikema ooterežiimi ajal.

Kõik peamised piki- ja ümbermõõduga keevisõmblused läbivad range radiograafilise või ultraheli mittepurustava testimise, et järgida ASME või CE surveanumate koode.

Sisemine anum on valmistatud kvaliteetsest{0}}austeniitsest roostevabast terasest (nt SA240-304), mis tagab suurepärase löögikindluse krüogeensetel temperatuuridel kuni -196 kraadi.

Kahekordne kaitseklapp koos vahetusventiili kollektoriga võimaldavad rutiinseid ülevaatusi või vahetusi ilma jaama alla vajutamata või välja lülitamata.

Meie horisontaalsed mahutid, mis on konstrueeritud universaalsete äärikliidestega, pakuvad otsest plug{0}}and-ühendamist ülemaailmsete krüogeensete pumbataldadega (nt Cryostar, ACD) ja tavaliste PLC-jaoturivõrkudega.

Kvaliteedikontroll ja ülevaatus

Tootmine järgib kontrollitud tööstuslikke protseduure koos dokumenteeritud kontrollietappidega:

Keevitamine:Kvalifitseeritud protseduurid (TIG / SAW sõltuvalt struktuurist)

Radiograafiline testimine (RT):Rakendatakse kriitilistele keevisõmblustele

Ultraheli testimine (TÜ):Konstruktsiooni keevisõmbluse kontrollimine

Läbitungimise testimine (PT):Pindefektide kontroll

Surve testimine:Hüdrostaatiline test enne saatmist

Vaakumi terviklikkuse test:Heeliumi lekke tuvastamine isolatsiooni toimivuse kontrollimiseks

Kõik kontrollid viiakse läbi vastavalt kohaldatavatele ASME, EN või GB standarditele, olenevalt projekti nõuetest.

Miks insener on oluline

LNG jaamad töötavad tõsiste krüogeensete temperatuuride ja tsüklilise rõhu all. Meie range järgimine rahvusvaheliselt tunnustatud koodidele kaitseb teie kapitaliinvesteeringuid, tagades pikaajalise konstruktsiooni usaldusväärsuse, garanteeritud ülimadalad BOG määrad (vähem kui 0,15% päevas) ja absoluutse tööohutuse tsüklilise survekoormuse korral.

product-1-1

Logistika, taglas ja kohaletoimetamine

Mõeldud turvaliseks rahvusvaheliseks transpordiks ja kiireks kohapealseks paigaldamiseks:

-Nihkevastane tugi

Tugevad{0}}sisemised tugevdused kaitsevad sisemist laeva mereveo ajal lainetuse eest.

Taglas ja kinnitused

Varustatud FEA{0}}kinnitatud tõsteaasade ja konstruktsiooniterasedulate abil kraana täpseks taglaseks ja vundamendi paigaldamiseks.

Säilitustasu

Tarnitakse koos positiivse rõhuga lämmastiku (N2) tekiga, et vältida ümbritseva niiskuse sisenemist transpordi ajal.

KKK

K: Milliste TPI ({0}}kolmanda osapoole kontrolli) agentuuridega te koostööd teete?

V: Teeme regulaarselt koostööd SGS-i, TÜV-i, Bureau Veritase (BV) ja Lloyd's Registeriga, et olla tunnistajaks hüdro-testidele, NDT logidele ja vaakumtihendamisele enne saatmist.

K: Kuidas me kontrollime vaakumi stabiilsust meie sadamasse saabumisel?

V: Paagi kollektorile on paigaldatud väline vaakumkaitse manomeeter, mis võimaldab teie kohalikul insenerimeeskonnal enne mahalaadimist koheselt kontrollida isolatsiooni terviklikkust.

K: Kas saate kohandada düüside ühendusi meie kohalike torustike standarditega?

V: Jah. Kõik torustiku kollektorid, äärikud ja keermed (NPT, BSP või DIN) on kohandatud vastavalt teie jaama olemasolevale paigutusele joonistamise etapis.

K: Mis on 60 m³ horisontaalpaagi standardne tarneaeg?

V: Keskmine tootmine kestab 45–60 päeva alates tehnilise joonise märgistamisest kuni lõpliku survekatseni, olenevalt terasplaadi hankimisest.

K: Kas esitate täieliku materjali ja projekti sulgemise dokumentatsiooni?

V: Jah. Iga saadetis sisaldab täielikku kvaliteedipaketti: materjali soojus{1}}arvu jälgitavus, MTR-id, NDT-kiled/palgid ja hüdrostaatilise testi sertifikaadid, mis on vajalikud kohalike regulatiivsete lubade jaoks.
