Toote ülevaade

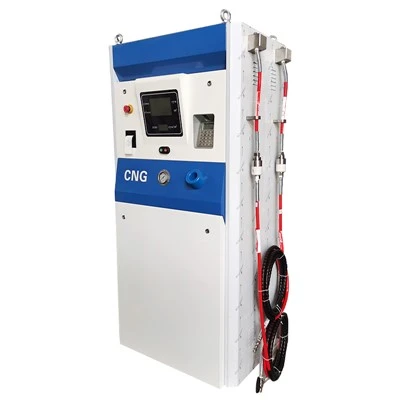

CNG Filling Post on kõrgsurvega tankimisseade{0}}, mis on loodud surumaagaasi (CNG) täpseks jaotamiseks sõidukitesse või silindritesse. See integreerib täppisvoolumõõtmise, automaatse rõhureguleerimise, ohutuskaitse ja elektroonilise andmehalduse CNG tanklate, laevastiku hoidlate ja tööstuslike gaasijaotusrakenduste jaoks.

Tehnilised andmed

Üksus	Parameeter
1	Kohaldatav meedium	Surumaagaas (CNG)
2	Mõõtmise täpsus	±1.0%
3	Voolu ulatus	(1-70)kg/min (1-80)Nm3/min
4	Nimetatud töörõhk	20 MPa
5	Max.töörõhk	25 MPa
6	Survetugevus	37,5 MPa
7	Ümbritsev temperatuur	-40 kraadi -+50 kraadi
8	Plahvatusohtlik{0}}kindlus	IECEX/ATEX/CE
9	Toiteallikas	220V±15% 50Hz±1Hz
10	Mõõtühik	Kg/Nm3
11	Minimaalne skaala näit	0.01
12	Üks loenduri vahemik	0~9999.99
13	Summeerida vahemik	0~99999999.99
14	Nimivõimsus	Üks{0}}voolik: 100 W, kaks{2}}voolik: 200 W

Süsteemi konfiguratsioon

Sisselasketorusüsteem– Ühendab täiteposti CNG-hoidla kaskaadi või kompressoriga, säilitades samal ajal stabiilse kõrgrõhuga gaasivarustuse{0}.
Gaasi filtreerimisseade– Eemaldab tahked osakesed ja lisandid, et kaitsta allavoolu doseerimiskomponente.
Rõhu reguleerimise moodul– Tasakaalustab rõhuerinevust, et tagada stabiilne ja kontrollitud gaasiülekanne.
Massivoolumõõtur– Mõõdab CNG massivoolu suure täpsusega, kompenseerides samal ajal rõhu ja temperatuuri kõikumisi.
Temperatuuri- ja rõhuandurid– Täpse mõõtmise ja ohutuskontrolli tagamiseks jälgige pidevalt töötingimusi.

Elektrooniline juhtimissüsteem– Töötleb tööandmeid, juhib tankimisjärjestusi ja haldab automaatseid väljalülitusfunktsioone.
Inimese{0}}masina liides (HMI)– Kuvab tankimisteavet, tööolekut, häireid ja süsteemi sätteid.
Kütusevoolik ja NGV otsik– Tarnib CNG-d ohutult sõiduki silindritesse turvalise kiirühendusliidese kaudu.
Ohutuskaitsesüsteem– Sisaldab hädaseiskamist, ülerõhukaitset, lekketuvastust ja tagasivoolu -vastaseid funktsioone.
Side- ja andmemoodul– Salvestab tankimisandmeid ja toetab integreerimist jaamahalduse või maksesüsteemidega.

Tehnilised eelised

01/

Suure-täpsusega massivoolu mõõtmine tagab usaldusväärse arveldamise mõõtmistäpsusega kuni ±1,0%.

02/

Töörõhk kuni 25 MPa võimaldab ühilduvust enamiku standardsete CNG tankimissüsteemide ja hoiukaskaadidega.

03/

Automaatne rõhu tasakaalustamine tagab stabiilse tankimise, vähendades samal ajal täitmise kõikumisi.

04/

Integreeritud ohutuskaitse peatab automaatselt tankimise ülerõhu, lekke või ebatavaliste töötingimuste korral.

05/

Reaalajas{0}}andmete kogumine salvestab rõhu, temperatuuri, vooluhulga ja tehinguteabe, et hõlbustada haldamist.

06/

Plahvatuskindel{0}}elektriline disain parandab tööohutust ohtlikes gaasikeskkondades.

Tüüpilised rakendused

Avalikud CNG tanklad

Pakub kiiret ja täpset CNG väljastamist reisi- ja tarbesõidukitele.

Bussi- ja veoautodepood

Toetab suurte maagaasisõidukite parkide pidevat tankimist.

Tööstuslikud gaasijaotuskeskused

Täidab kõrgrõhu{0}}CNG balloone tööstusliku gaasi transportimiseks.

Munitsipaalpargid

Tarnib CNG-d sanitaarveokitele, teenindussõidukitele ja ühistranspordile.

Logistika- ja kaubaveoettevõtted

Parandab pikamaa{0}}maagaasiautode kütusetõhusust.

Energia infrastruktuuri projektid

Sobib äsja ehitatud või uuendatud CNG tankimisrajatistele.

Inseneri- ja kohandamisvalikud

Üksus	Saadaolevad valikud
Täitmise konfiguratsioon	Ühe-vooliku või kahe-voolikuga
Vooluvõimsus	Kohandatud vastavalt projekti nõuetele
Mõõteühik	Kg, Nm³
Töörõhk	20 MPa standard, kohandatud kohaldatava rõhuvahemiku piires
Voolumõõtur	Coriolise massivoolumõõtur või samaväärne suure täpsusega{0}}mõõtur
Düüsi standard	NGV1, NGV2 või kliendi{2}}määratud standard
Vooliku pikkus	Saadaval kohandatud pikkused
Kuvari liides	LCD või puutetundlik ekraan
Juhtimissüsteem	PLC{0}}põhine automaatjuhtimine
PLC kaubamärk	Siemens, Schneider, Mitsubishi, Delta või teatud kaubamärk
Sideprotokoll	Modbus, Ethernet, RS485, TCP/IP
Maksesüsteem	IC-kaardi, RFID-i, POS-i, jaamahalduse integreerimine
Andmehaldus	Kohalik salvestusruum või kaugseire
Korpuse materjal	Süsinikteras või roostevaba teras
Pinnaviimistlus	Pulbervärvimine kohandatud RAL värvidega
Töökeel	inglise, hispaania, vene, araabia, prantsuse jne.
Toiteallikas	220V / 50Hz või kohandatud pinge ja sagedus

Kvaliteedikontroll

Sissetuleva tooraine kontroll

Komponendi mõõtmete kontroll

Surveanuma keevitamise kontroll

Torujuhtme õhutiheduse test

Hüdrostaatilise rõhu tugevuskatse

Kõrgrõhu{0}}lekke tuvastamise test

Voolumõõturi kalibreerimine

Rõhuanduri kalibreerimine

Elektriisolatsiooni ja maanduse katse

Plahvatuskindel{0}}elektrikontroll

PLC funktsionaalne kontroll

Automaatse väljalülitamise funktsiooni test

Hädaseiskamisreaktsiooni test

Pidev tankimiskatse

Tehase vastuvõtutest (FAT) enne saatmist

Vastavus- ja tööstusstandardid

ATEX direktiiv 2014/34/EL

Euroopa turgudel plahvatusohtlikus keskkonnas töötavate seadmete sertifikaat.

IECExi sertifikaat

Rahvusvaheline sertifikaat, mis tõendab plahvatuskaitsega{0}}elektriseadmeid.

CE märgistus

Näitab vastavust kehtivatele Euroopa ohutus-, tervise- ja keskkonnanõuetele.

OIML R139

Rahvusvaheline soovitus surugaaskütuse mõõtesüsteemide kohta äritehingute jaoks.

ISO 9001:2015

Kvaliteedijuhtimissüsteem, mis tagab tootmis- ja kontrolliprotsesside järjepidevuse.

KKK

K: Kas pakute paigaldusjuhiseid?

V: Jah. Pakume paigaldusjooniseid, torustiku skeeme, juhtmestiku dokumente, kasutuselevõtu juhiseid ja tehnilist kaugtuge. Vajadusel saab-kohapeal teenuse korraldada.

K: Millist hooldust on töö ajal vaja?

V: Korrapärane hooldus hõlmab peamiselt filtri vahetamist, vooliku kontrollimist, lekkekontrolli, andurite kalibreerimist ja ohutuskaitsefunktsioonide perioodilist kontrollimist.

K: Mis on teie minimaalne tellimuse kogus (MOQ)?

V: Standardne MOQ on üks ühik, mis muudab seadmed sobivaks nii pilootprojektide jaoks kui ka{0}}suure jaama ehitamiseks.

K: Millised on teie maksetingimused?

V: Standardsed maksetingimused on 30% T / T deposiidina ja 70% saldo enne saatmist. Pikaajalise koostöö jaoks võidakse-läbirääkimisi pidada muudes tingimustes.

K: Mis garantii te pakute?

V: Garantii kehtib 18 kuud alates kasutuselevõtust lõppkasutaja kohas või 21 kuud alates ostja kättesaamise kuupäevast, olenevalt sellest, kumb saabub varem.
